O que é um microscópio metalúrgico?
Partes e Funções de Microscópios Metalúrgicos

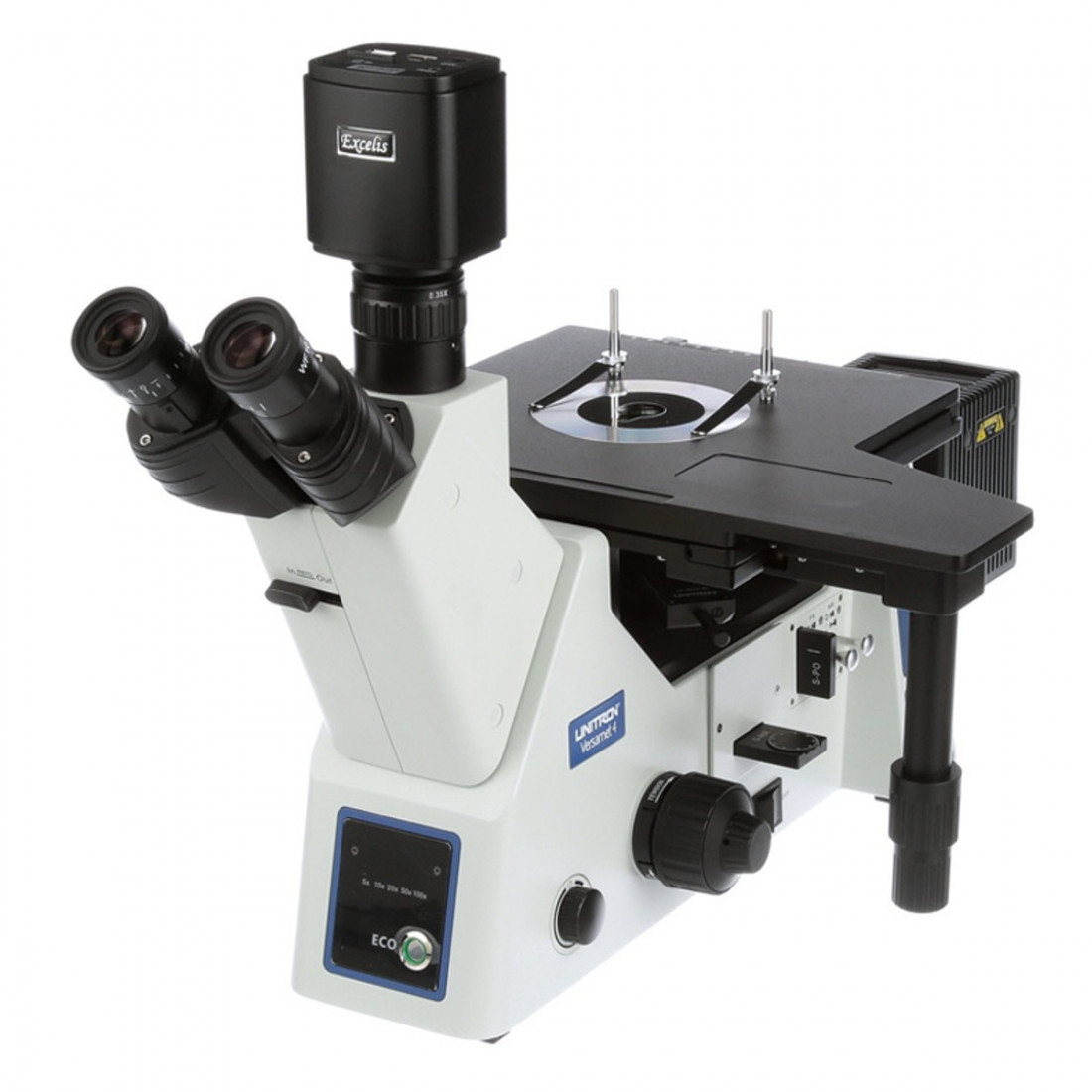

Os principais componentes de um microscópio metalúrgico são o sistema óptico e o sistema de iluminação. O sistema óptico normalmente consiste em:
- Lente ocular, que é o que o observador usa para ver a imagem
- Sistema de relé, que reflete e amplia a imagem
- Lente objetiva, que capta a imagem da amostra no palco
O sistema de iluminação é projetado para evitar o brilho da luz refletido na superfície da amostra e consiste em:
- Fonte de luz de alta intensidade
- Lentes do condensador
- Diafragma de abertura
- Refletor de vidro plano
- Filtros coloridos ou polarizadores
Em alguns casos, os microscópios metalúrgicos possuem câmeras acopladas à ocular para capturar as imagens para estudo.
Usos de microscópios metalúrgicos
Quer sejam ópticos ou digitais, os microscópios metalúrgicos podem ser usados em praticamente qualquer indústria ou campo de estudo que deva observar superfícies metálicas brilhantes. Estes incluem metalurgia, mineralogia e gemologia. Os fabricantes também utilizam microscópios metalúrgicos digitais ou ópticos para inspecionar materiais e componentes em busca de sinais de defeitos ou desgaste.
Limitações dos microscópios metalúrgicos
- Objetos só podem ser vistos de cima para baixo
- Mais adequado para observação na faixa de ampliação média a alta
- A ampliação da lente é alterada com um revólver, não pode mudar enquanto observa continuamente o alvo
- O acessório de montagem é necessário para adicionar uma câmera
- Vários filtros estão disponíveis para fornecer vários métodos de observação
- Profundidade de campo extremamente rasa, o que significa que uma peça defeituosa pode passar despercebida
- A curta distância de trabalho requer que as amostras sejam processadas antes de serem fotografadas
- Complicado para operar, exigindo que os usuários sejam completamente treinados
- Peças oculares causam fadiga
Razões para mudar de um microscópio metalúrgico para o microscópio digital VHX
1. Foco total - Foco nítido em todo o alvo
Os microscópios digitais atingem uma profundidade de campo pelo menos 20 vezes maior do que os microscópios ópticos, permitindo a observação precisa de um alvo com uma superfície altamente irregular.
Este tipo de observação é impossível de se obter com microscópios metalúrgicos e ajuda a reduzir bastante o tempo necessário para ajustes de foco.
2. Estrutura do grão - Analise rapidamente a estrutura e o tamanho do grão em superfícies metálicas
Diferentes propriedades mecânicas podem ser obtidas mesmo dos mesmos metais, dependendo da forma, tamanho, distribuição, etc., dos grãos de cristal. Portanto, as propriedades mecânicas podem ser determinadas examinando o estado desses grãos de cristal.
3. Medição automática de área - Conte automaticamente até 29.999 partículas
A função de medição automática de área da série VHX possui recursos que tornam os trabalhos de análise mais eficientes. Imagens e resultados de medição podem ser gerados em um formato de relatório no Microsoft Excel com apenas o clique de um botão.
4. Flexibilidade e modo portátil - Visualize de qualquer ângulo, incluindo portátil, para nunca perder outro detalhe
Com a capacidade de observação de ângulo variável, os microscópios digitais podem observar livremente a partir de ângulos de 360 graus, sem precisar inclinar o alvo. A série VHX também oferece observação fácil e portátil. Isso significa que para alvos maiores, o tempo necessário para inspeção pode ser reduzido drasticamente.
5. Medição 2D e 3D - Realize medições e análises avançadas
Realize facilmente medições 2D e 3D. Rugosidade, contaminação, tamanho de grão e outras medições podem ser realizadas com uma ferramenta. Os dados podem ser salvos e acessados posteriormente para medições adicionais. Além disso, o software de comunicação gratuito permite que qualquer pessoa utilize as funções de medição de seu próprio PC.
6. Costura 2D e 3D - Costura de imagem 2D/3D e medição de rugosidade
Os microscópios digitais podem produzir displays 3D totalmente focados com o apertar de um botão.
Os dados tridimensionais são obtidos enquanto o palco está em movimento e as imagens são capturadas continuamente, criando uma visão geral do alvo. Os usuários também podem medir a rugosidade da superfície apenas desenhando uma linha de perfil em qualquer local.
7. Modo de efeito de sombra óptica - Fornecendo imagens que rivalizam com um SEM
Usando um design especializado com uma lente HR de alta resolução, um sensor de imagem CMOS 4K e tecnologia de iluminação, a KEYENCE desenvolveu um método totalmente novo de microscopia. Pequenas irregularidades na superfície podem ser detectadas analisando o contraste em uma imagem capturada usando iluminação multidirecional.
8. Iluminação avançada - Aquisição automática de iluminação de todas as direções
Simplesmente pressionando o botão Otimizar, nove cenários de iluminação diferentes são exibidos.
A partir daí, você pode selecionar rapidamente a imagem ideal para observar seu alvo.
